电气组立作业管理—中继端子盒及线槽的的布局

2017-07-31 16:49:17

 中继端子盒的布局

       在机台合理位置上安装一些中继端子盒,用于转接气缸上面的磁性开关和其他一些检查用的传感器。作用在于有些感器的线不够长需要中途延长和便于维修。感应器的线路中间不能有接头,出现故障维修时问题难以查找;


 线槽的布局

1、 设备机台上面、下面和侧面凡是需要布线和布管的都需要用线槽来布局,线槽的走向需按照横平竖直的方向布局

2、 不能埋入线槽的线路和管路需要用绕线管缠绕好;

3 、线槽内的线和管需要捋顺,不能交叉或相绞;

4、 线和管埋完后线槽内空要留有1/3空间。

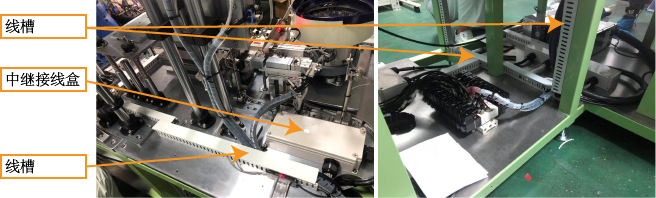

                                                                                      机台上面中继端子盒及线槽布局
